聲學成像技術在復雜噪聲源定位中的全新應用

聲學成像技術在復雜噪聲源定位中的全新應用

聲學相機如何實現0.1米精度噪聲定位？解密陣列麥克風與算法融合技術
從汽車風噪到航空發動機異響，聲學測量的技術躍遷

深度技術內容

1. 聲源定位技術的演進

• 傳統單點麥克風的局限性（相位失真、空間分辨率低）

• PCB 130型1/4英寸麥克風陣列的“波束成形+時反算法”原理圖解

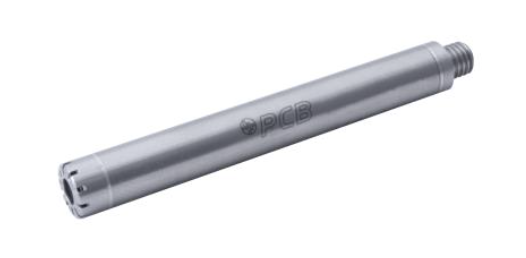

• PCB 130E21麥克風核心性能

• 超精密相位匹配：64通道同步誤差<0.05°，確保聲場重建準確度

• 動態范圍達168dB：火箭發射測試中捕捉次聲波至超音速全頻段

• 汽車NVH測試案例

• 實驗配置：48個PCB 130E21麥克風+手持式聲學相機（頻寬20Hz~20kHz）

• 結果：30分鐘內定位車門密封條3mm縫隙導致的風噪（附聲功率云圖）





• 航空航天領域**應用

• 飛機發動機葉片顫振檢測：256通道陣列的實時模態分析（引用AIAA論文）

• 對比傳統激光測振儀：聲學方案成本降低60%，部署效率提升4倍

• 技術生態與資源

• 開源工具：聲學陣列校準軟件（GitHub鏈接）

• 行業認證：符合SAE J247聲學測試標準（SAE官網）
