產品名稱：AW系列高溫焊接應變片

TML東京測器 AW系列高溫焊接應變片

敏感柵以及導線完全封裝在耐腐蝕金屬管中（AW-6除外）。即使在氣體、水等各種惡劣環境下，也能容易使用。使用專用點焊機W-50R，即可輕松完成安裝。

• 焊接型應變片系列

  • AWM-8（靜態/動態：-196°C ~ +300°C）

  • AWMD-5/AWMD-8（動態：-196°C ~ +800°C）

  • AWH-4/AWH-8（靜態：-196°C ~ +600°C，動態：-196°C ~ +650°C）

  • AWHU-5/AWHU-8（靜態/動態：-196°C ~ +800°C）

  • AW-6-350（-196°C ~ +300°C）

  • AWC-2B/AWC-8B (-20°C ~ +10°C)

  • AWCH-2 (-196°C ~ +200°C)

AWM-8 3線1/4橋

AWM可用于高達300°C溫度下的靜態和動態測量?；撞牧峡梢愿鶕嚰馁|選擇Inconel 600或SUS 304。

（單位：mm）

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

AWMD-5、AWMD-8（限動態測量：-196至+800°C） 全橋

AWMD適用于高達800°C的溫度，專用于動態測量。高通濾波器為標準配件。由于采用了高通濾波器，因此消除了不必要的直流成分和低頻成分（熱輸出、漂移等）?？梢允褂弥绷鲃討B應變儀（如DC-96A/DC-97A）、小型應變記錄儀（如DC-204R）或多功能記錄儀TMR-200系列進行測量。

（單位：mm）

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

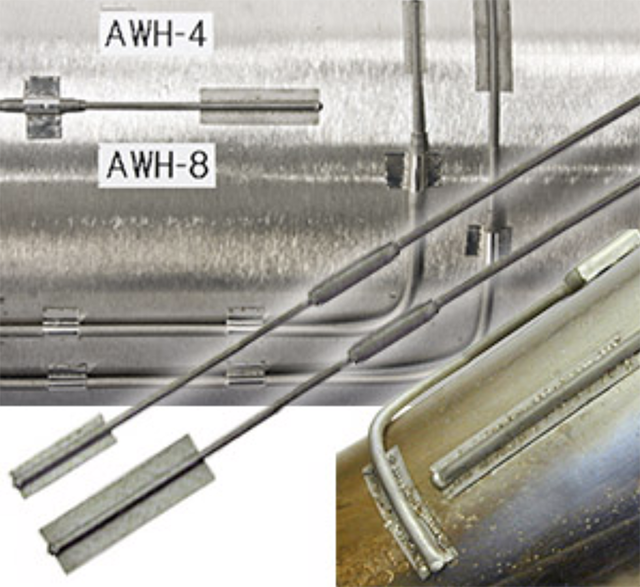

AWH-4/AWH-8 全橋

基底材料有Inconel 600或SUS 321可供選擇。盡管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，采用全橋法進行測量。靜態測量的*高使用溫度為600°C，動態測量的*高使用溫度為650°C。

（單位：mm）

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

AWHU-5，AWHU-8 全橋

用于高達800°C溫度下的靜態和動態測量。盡管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，采用全橋法進行測量。按照標準規格，應變片的基底、接頭部分和電纜采用很小的結構，適于安裝在狹窄或彎曲的部件上。

（單位：mm）

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

AW-6-350 3線1/4橋

采用0.08mm的厚度的耐腐蝕不銹鋼基底，可以使用專用點焊機W-50R，輕松進行安裝。
適合于高達300°C溫度下的應變測量、粘合困難的被測物，以及長期應變測量。

（單位：mm）

每個包裝包含5只應變片。
可根據要求提供其他電纜長度

AWC-2B 1單片4線系統
AWC-8B 3線1/4橋法

敏感柵封裝在不銹鋼管中。這種結構有助于簡化防潮防水涂層，應變片適合惡劣環境以及長期應變測量。AWC-2B應用于1片4線法的測量。

（單位：mm）

每個包裝包含1只應變片。
可根據要求提供其他電纜長度

AWCH-2 單片4線

AWC系列中，更小、更薄、完全密封結構。適用于單片4線法的測量，使用溫度高達200°C。

每個包裝包含1只應變片。
可根據要求提供其他電纜長度
